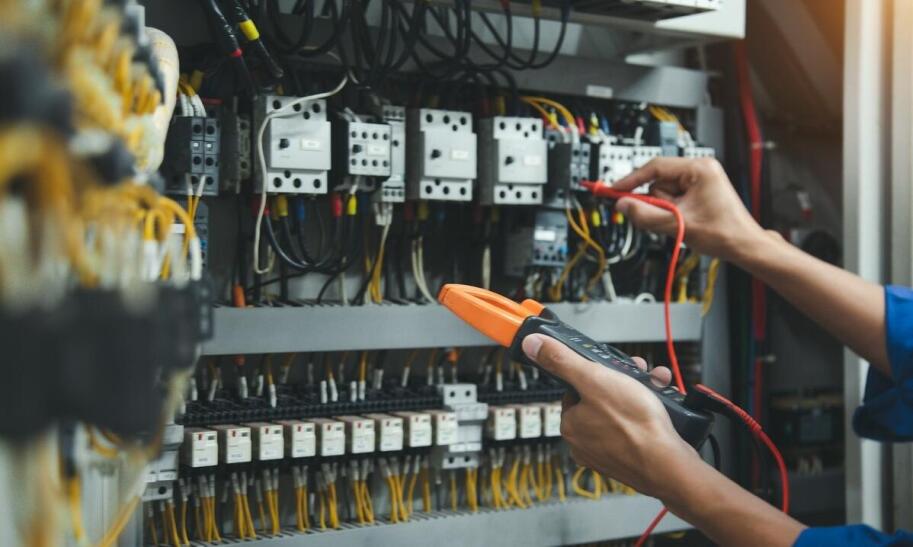

Jak korzystać z miernika cyfrowego?

Spis treści

• Podstawowe elementy miernika cyfrowego
• Wykonywanie pomiarów
• Bezpieczeństwo i konserwacja

Miernik cyfrowy, nazywany także multimetrem, to bardzo przydatne narzędzie w pracy zarówno hobbystów, jak i osób zawodowo zajmujących się elektroniką. Umożliwia on wykonywanie wielu rodzajów pomiarów elektrycznych, między innymi napięcia, natężenia prądu oraz rezystancji, a w rozbudowanych modelach również częstotliwości czy pojemności.

Podstawowe elementy miernika cyfrowego

Typowy miernik cyfrowy wyposażony jest w ekran ciekłokrystaliczny, na którym wyświetlane są wyniki pomiarów w postaci wartości liczbowych oraz symboli jednostek. Kluczowym elementem jest przełącznik obrotowy, pozwalający wybrać odpowiedni rodzaj pomiaru – na przykład pomiar napięcia stałego lub przemiennego, natężenia prądu stałego bądź zmiennego, a także rezystancji. W obudowie znajdują się również gniazda oznaczone jako COM (dla czarnego przewodu pomiarowego) oraz V/Ω/mA lub osobne wejścia dla większych prądów, przeznaczone dla czerwonego przewodu.

Przeczytaj również: Jak zmierzyć pobór prądu w samochodzie?

Podczas wykonywania pomiaru napięcia należy pamiętać o właściwym podłączeniu przewodów zgodnie z biegunowością – czarny przewód umieszcza się w gnieździe COM, natomiast czerwony w gnieździe opisanym symbolem napięcia. Taki pomiar napięcia przeprowadza się równolegle do badanego fragmentu obwodu, przykładając sondy do punktów, między którymi chcemy poznać różnicę potencjałów.

Przeczytaj również: Jak sprawdzić czy Twój samochód może tankować paliwo E10?

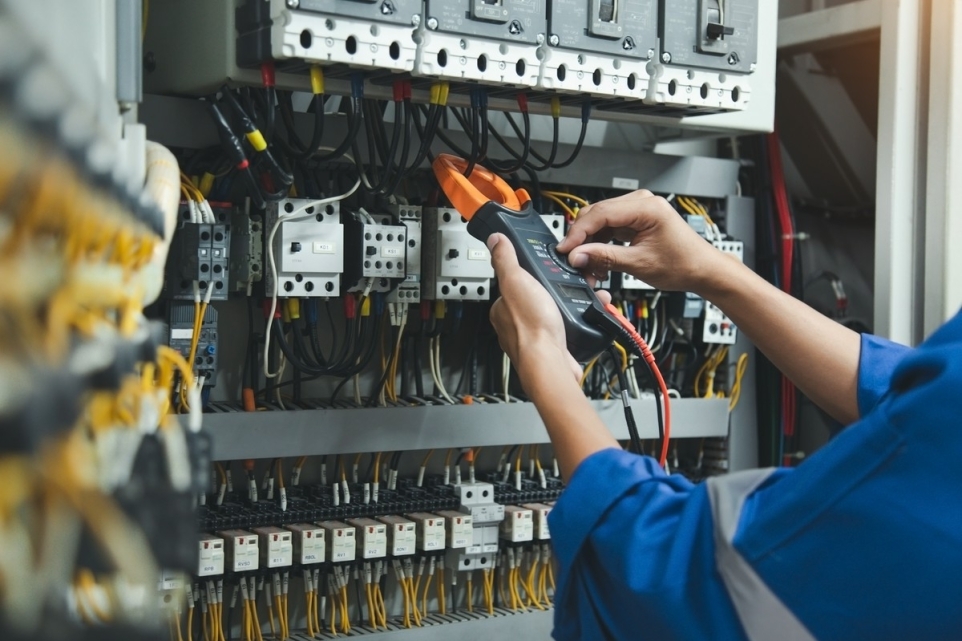

Wykonywanie pomiarów

Przed rozpoczęciem pomiarów natężenia prądu warto ustawić przełącznik na odpowiedni zakres, najlepiej nieco wyższy od spodziewanej wartości, aby zmniejszyć ryzyko przeciążenia przyrządu. Taki pomiar prądu wymaga włączenia miernika szeregowo w obwód, co oznacza konieczność jego rozłączenia i wpięcia sond w miejsce przerwy. Trzeba przy tym pamiętać o ograniczeniach konstrukcyjnych – maksymalny prąd, który można mierzyć w typowym multimetrze, wynosi zazwyczaj 10 A lub 200 mA, zależnie od użytego gniazda i ustawionego zakresu.

Przeczytaj również: Jak skasować błąd hamulca ręcznego w Passacie B6?

Podczas badania rezystancji zawsze należy upewnić się, że zasilanie badanego układu jest odłączone, a elementy nie są pod napięciem. W przeciwnym razie można doprowadzić do uszkodzenia miernika lub otrzymać wyniki całkowicie niemiarodajne. Warto również odłączyć mierzony element od reszty obwodu, aby inne podzespoły nie wpływały na wynik. Przy testowaniu diod czarny przewód pomiarowy łączy się z katodą, natomiast czerwony z anodą, co pozwala sprawdzić spadek napięcia przewodzenia i poprawność działania złącza.

Bezpieczeństwo i konserwacja

Zasady bezpiecznej obsługi miernika obejmują między innymi wyłączanie zasilania przed pomiarami rezystancji lub pojemności, a także wcześniejsze rozładowanie kondensatorów o dużej pojemności. Istotne jest również przestrzeganie kategorii pomiarowych określanych skrótem CAT, które definiują maksymalne dopuszczalne napięcia i warunki pracy w instalacjach różnego typu, na przykład w obwodach niskonapięciowych czy w instalacjach budynków.

• Przed każdym użyciem sprawdzaj stan izolacji przewodów pomiarowych oraz końcówek sond.
• Unikaj dotykania metalowych części sond w trakcie wykonywania pomiarów w obwodach pod napięciem.
• Przechowuj miernik w suchym, czystym i osłoniętym miejscu, najlepiej w etui chroniącym przed kurzem i uszkodzeniami mechanicznymi.

Systematyczna konserwacja przyrządu, okresowe czyszczenie obudowy i złączy oraz wymiana baterii 9 V przy spadku poziomu naładowania zapewniają długą i stabilną pracę urządzenia. W bardziej rozbudowanych wersjach spotyka się funkcję rzeczywistej wartości skutecznej (true RMS), która umożliwia dokładniejsze pomiary w przypadku złożonych przebiegów napięcia i prądu, na przykład w układach zasilanych z przetwornic impulsowych. Dzięki temu miernik cyfrowy staje się uniwersalnym narzędziem, pozwalającym na wiarygodne pomiary w wielu zastosowaniach domowych, warsztatowych i laboratoryjnych.
